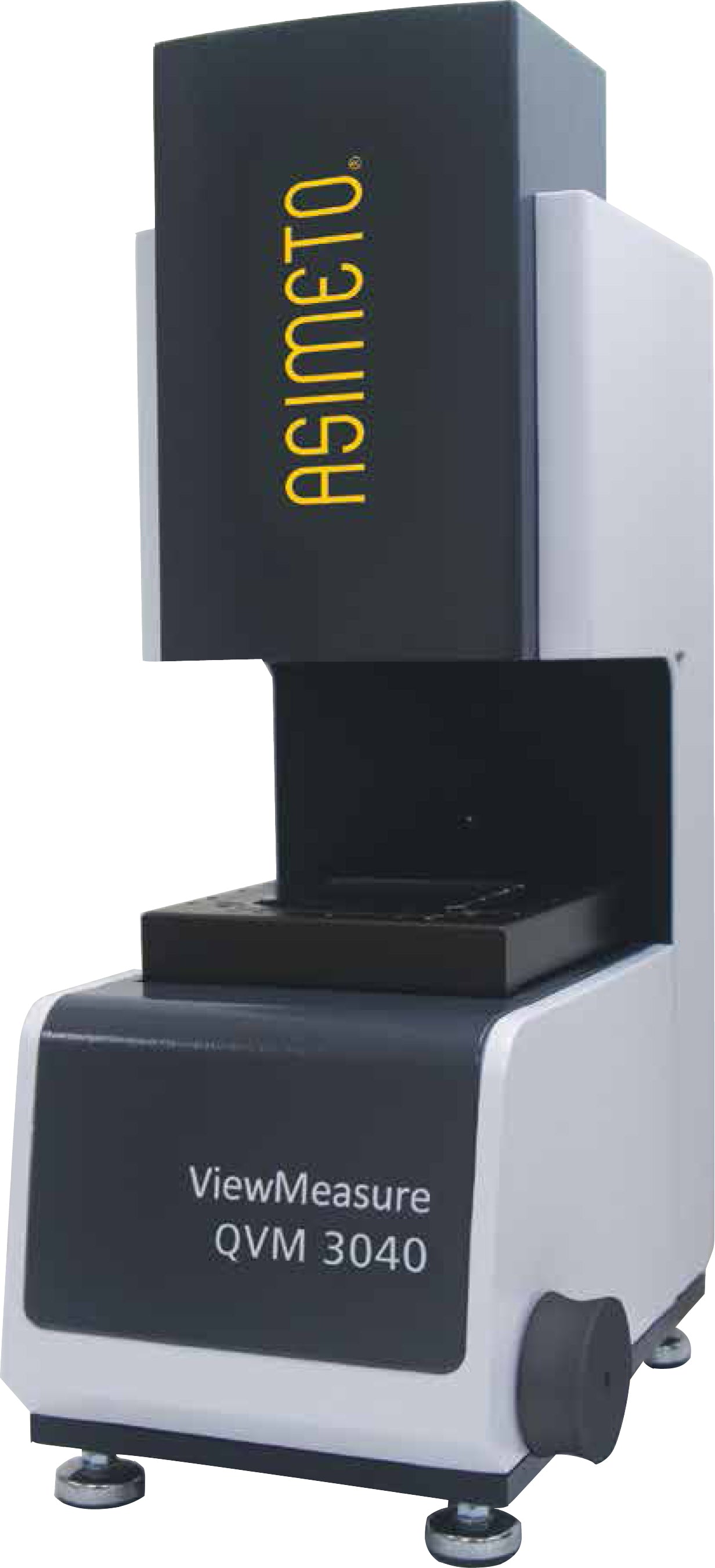

Zorné pole 77 (x) x 57 (y)
Okamžitě připraven pro měření jakéhokoliv předmětu v rozsahu zorného pole
• Přesné optické měření
• Snížená chyba měření
• Maximální opakovatelnost výsledků měření
TECHNICKÉ ÚDAJE:
ZVLÁŠTNÍ VYBAVENÍ
Nominální porovnání CAD: Nominální obrázek v CAD může být naimportován v DXF formátu a porovnán k obrysu právě měřené součástky dle předdefinovaných tolerancí. K dispozici je i přehled akceptovaných odmítnutých měření.
CHARAKTERISTIKA OPTICKÝCH VLASTNOSTÍ
• Velké zorné pole díky telecentrickému optickému systému
• Dlouhá ohnisková hloubka eliminuje seřizování
• Minimální deformace
• Eliminace perspektivních a fluoroskopických chyb
CHARAKTERISTICKA OSVĚTLENÍ
• Díky vertikálnímu zdroji osvětlení je zajištěn ostrý obraz součástky
• Druh osvětlení rovněž zajišťuje vysokou míru opakovatelnosti měření
UMÍSTĚNÍ SOUČÁSTKY
• Měřená součástka může být umístěna kamkoliv v rámci zorného pole. Algoritmus rozpoznání součástky zajistí její nalezení a provede změření podle zadaných parametrů
VYSOKÁ PŘESNOST
• Vysoká přesnost při opakovaném měření je zajištěna kamerou CCD s vysokým rozlišením a tím je snížena nejistota měření na minimum
MĚŘICÍ SCHOPNOSTI
• Systém auto opravy zajistí vyjmutí bodů, které ze součástky vystupují díky nepřesnostem povrchu, nebo hrubému okraji
• Pro kalkulaci geometrických prvků (úsečka, kruh, oblouk) jsou využívány průměrové algoritmy
VÍCENÁSOBNÉ MĚŘENÍ SOUČÁSTEK

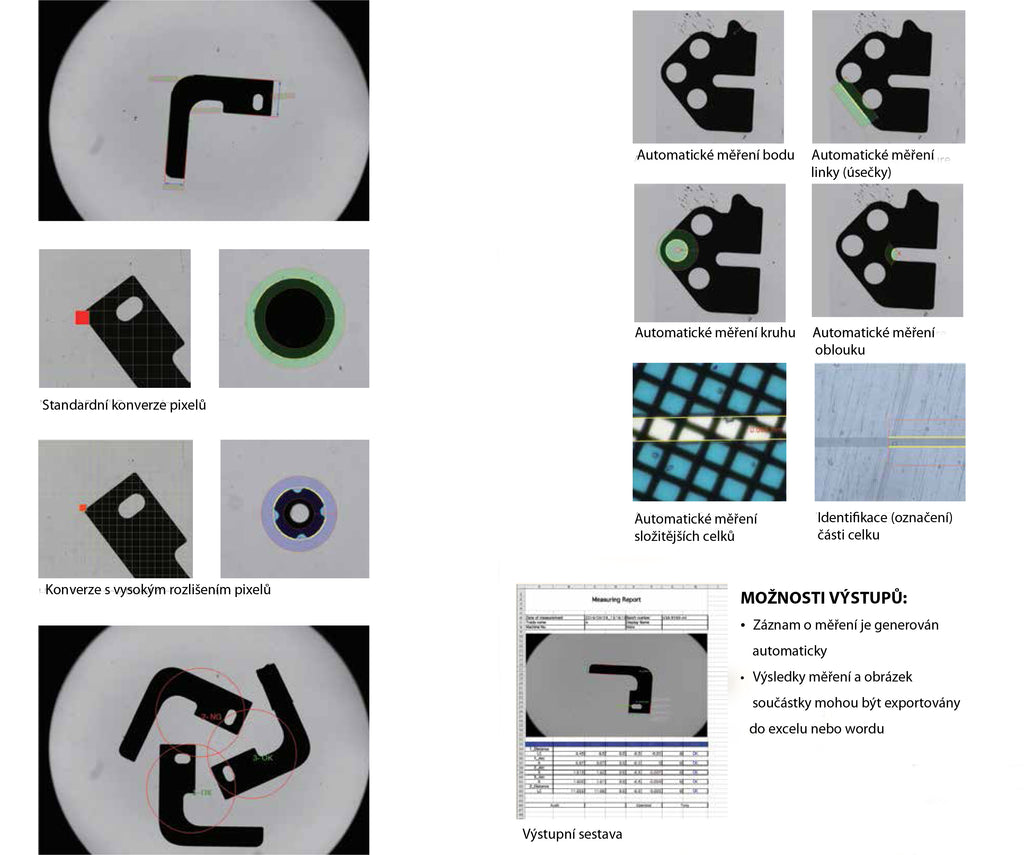

• Díky rozlišovací schopnosti najde přístroj jednotlivé součástky a zajistí jejich změření
MOŽNOSTI VÝSTUPŮ
• Záznam o měření je generován automaticky
• Výsledky měření a obrázek součástky mohou být exportovány do excelu nebo wordu
Okamžitě připraven pro měření jakéhokoliv předmětu v rozsahu zorného pole
• Přesné optické měření
• Snížená chyba měření
• Maximální opakovatelnost výsledků měření
TECHNICKÉ ÚDAJE:
| Zvětšení | 0.074 |
| Hloubka pole | 31 mm |
| Zorné pole X | 77 mm |
| Zorné pole Y | 57 mm |
| Posuv na ose Z | 30 mm |
| Přesnost | ±6.0+L/50 µm |
| Kamera | 5MP |
| Osvětlení povrchu | Bílé kruhové světlo |
| Osvětlení obrysu | Zelené nastavitelné světlo |
| Max. váha obrobku | 2 kg |
| Rozměry | 320x222x715 |
| Software | 3M |
| Pracovní teplota | 23 až 27°C |
| Relativní vlhkost | 20 až 80% |
ZVLÁŠTNÍ VYBAVENÍ
Nominální porovnání CAD: Nominální obrázek v CAD může být naimportován v DXF formátu a porovnán k obrysu právě měřené součástky dle předdefinovaných tolerancí. K dispozici je i přehled akceptovaných odmítnutých měření.
CHARAKTERISTIKA OPTICKÝCH VLASTNOSTÍ
• Velké zorné pole díky telecentrickému optickému systému
• Dlouhá ohnisková hloubka eliminuje seřizování
• Minimální deformace
• Eliminace perspektivních a fluoroskopických chyb
CHARAKTERISTICKA OSVĚTLENÍ
• Díky vertikálnímu zdroji osvětlení je zajištěn ostrý obraz součástky
• Druh osvětlení rovněž zajišťuje vysokou míru opakovatelnosti měření
UMÍSTĚNÍ SOUČÁSTKY
• Měřená součástka může být umístěna kamkoliv v rámci zorného pole. Algoritmus rozpoznání součástky zajistí její nalezení a provede změření podle zadaných parametrů
VYSOKÁ PŘESNOST
• Vysoká přesnost při opakovaném měření je zajištěna kamerou CCD s vysokým rozlišením a tím je snížena nejistota měření na minimum
MĚŘICÍ SCHOPNOSTI
• Systém auto opravy zajistí vyjmutí bodů, které ze součástky vystupují díky nepřesnostem povrchu, nebo hrubému okraji
• Pro kalkulaci geometrických prvků (úsečka, kruh, oblouk) jsou využívány průměrové algoritmy
VÍCENÁSOBNÉ MĚŘENÍ SOUČÁSTEK
• Díky rozlišovací schopnosti najde přístroj jednotlivé součástky a zajistí jejich změření
MOŽNOSTI VÝSTUPŮ
• Záznam o měření je generován automaticky
• Výsledky měření a obrázek součástky mohou být exportovány do excelu nebo wordu
