VB1300 - Magnetický V-Blok s ramenem NF

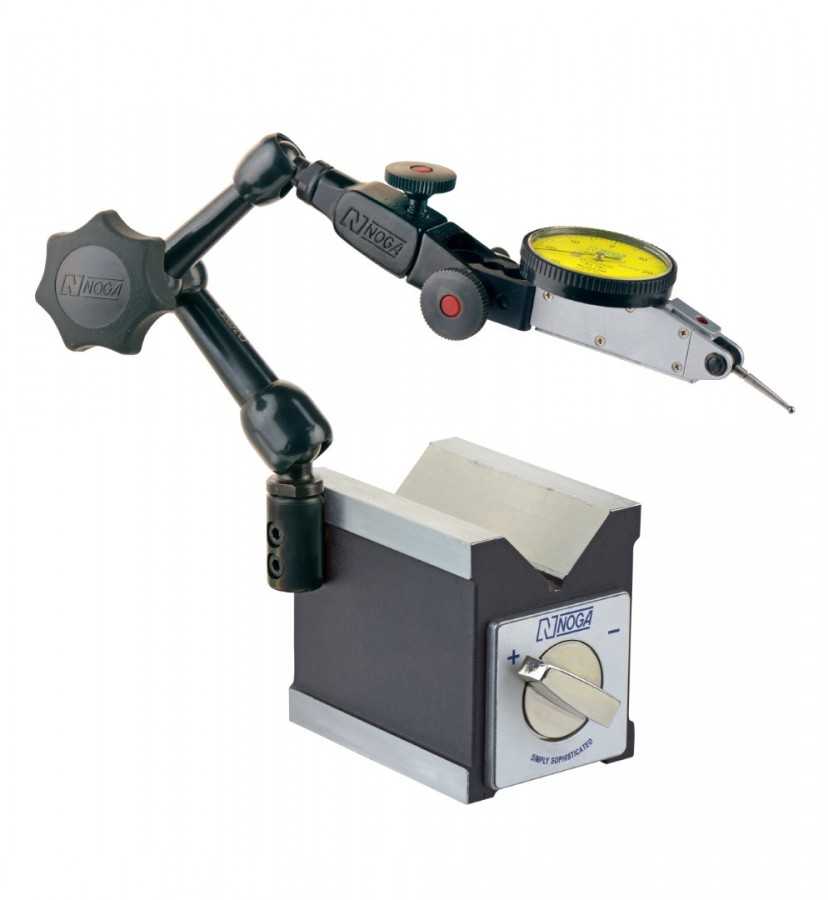

NOGA magnetický V-Blok v sadě ramenem PH

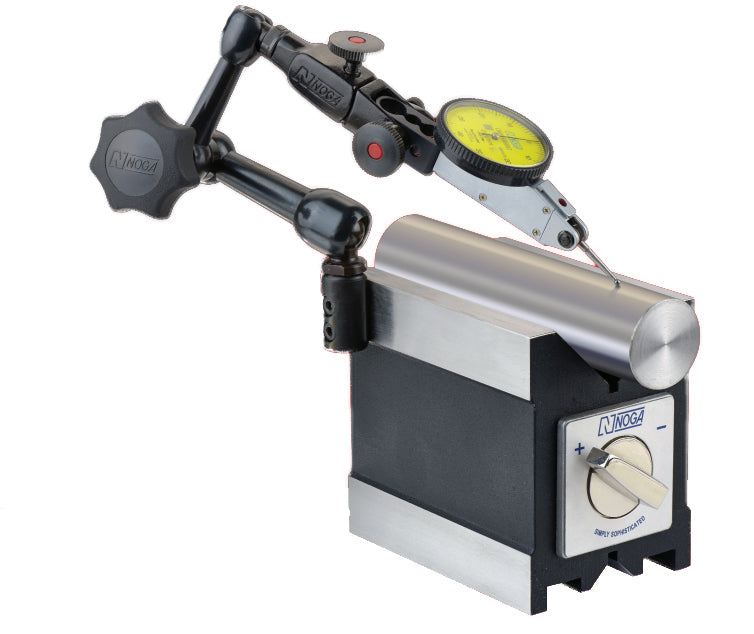

NOGA magnetický V-Blok osazený ramenem PH

• Noga magnetický V-Blok v sadě s ramenem najde uplatnění v nejrůznějších srojírenských operacích.
• Bezpečně uchytí materiál během jemných operací jako je vrtávání, frézování, závitování a broušení.
• Díky osazení ramenem PH umožňuje upnout úchylkoměr a provádět tak rychlé a přesné měření.
• Možno upnout i jiné komponenty s průměrem 6 mm, 8 mm, 3/8“ či pomocí rybiny.

Výhody a funkce:

• - Koncipované pro všestranné a přesné upnutí s možností osazení ramenem PH
• - Všechny pracovní plochy jsou přesně zbroušené
• - Pomocí 2 přesných „V-ploch“ lze upnout kulatinu o průměru 8-65 mm
• - V-Blok má přepínatelný magnet (aktivace magnetu pomocí knoflíku ON/OFF)
• - Rameno PH s jemným stavěním
• - Lze použít nejen pro upnutí, nýbrž i pro kontrolní práce.

STOJÁNEK	RAMENO		UPNUTÍ	ZÁKLADNA				V
L1+L2[mm]	L1	L2	průměr	[N]	W	L	H	V
	10x120	8x110	8; rybina	800	70	120	95	8-65
