Popis

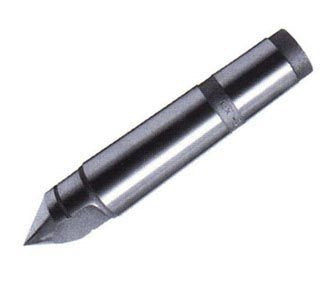

Upínací hrot zploštělý s vložkou ze slinutého karbidu (vrcholový úhel 60°)
*) Hodnoty udávající největší dovolené zatížení hrotu v kp jsou pouze informativní. U renovovaných hrotů se tyto hodnoty snižují na polovinu. Upínací hroty, u nichž je výrobcem dovolena renovace, mají na válcové části výkružek, jehož přední hrana je hranicí, kam až lze hrot pod úhlem 60° renovovat, aby se jeho pevnost příliš nesnížila. Upínací hroty bez výkružku se renovovat nesmějí.
| KUŽELOVÁ STOPKA MORSEOVA | VELKÝ PRŮM. STOPKY | PRŮMĚR VÁLC. ČÁSTI HROTU | DÉLKA VÁLC. ČÁSTI HROTU | CELKOVÁ DÉLKA HROTU | NEJVĚTŠÍ DOVOLENÉ ZATÍŽENÍ kp*) | VÁHA |
|---|---|---|---|---|---|---|
| MT 5 | 44,731 mm | 42 mm | 64 mm | 200 mm | 330 kp | 1,75 kg |
*) Hodnoty udávající největší dovolené zatížení hrotu v kp jsou pouze informativní. U renovovaných hrotů se tyto hodnoty snižují na polovinu. Upínací hroty, u nichž je výrobcem dovolena renovace, mají na válcové části výkružek, jehož přední hrana je hranicí, kam až lze hrot pod úhlem 60° renovovat, aby se jeho pevnost příliš nesnížila. Upínací hroty bez výkružku se renovovat nesmějí.
