Popis

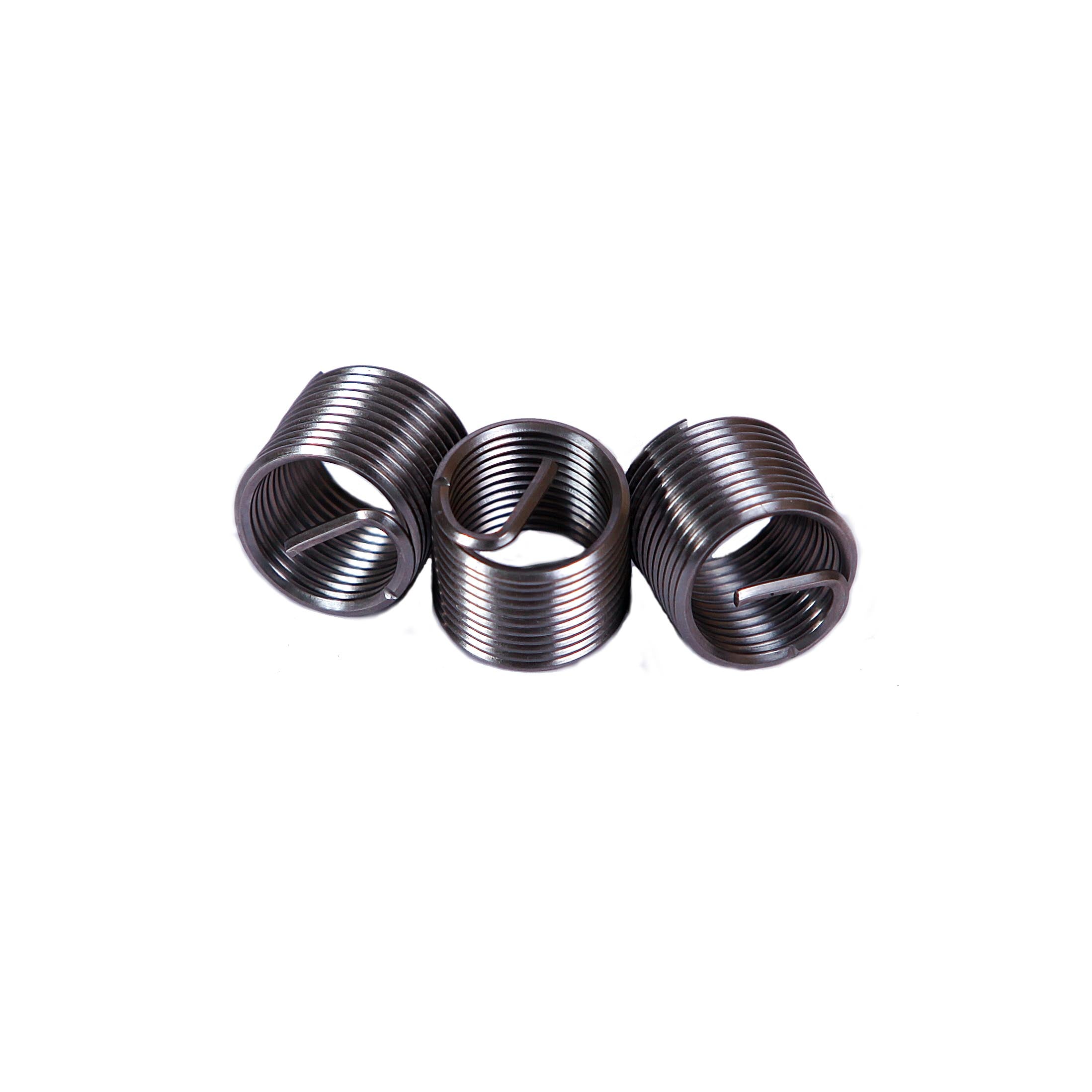

M 10 x 1,5 - 2,0D Závitové vložky délka po instalaci 20 mm
Pro instalaci je určen závitník 3520-10.00I a montážní trn 3500-HIT13.
Prvky a výhody systému Power Coil:
1) Vložky Power Coil jsou lehčí a levnější, než kterékoliv podobné konkurenční výrobky.
2) Mohou být použity kdekoliv na již existují výrobny, kde doposud nebyl využit jiný systém.
3) Zvyšují kvalitu a užitnou hodnotu výrobku při současném snížení výrobních nákladů.
4) Použití vložek Power Coil umožňuje aplikaci do tenkých dílů nebo použití lehčích materiálů bez toho, že by byla negativně ovlivněna pevnostním závitem.
5) Vložky vnitřní závity s mnohem lepším a rovnoměrným rozložením sil a tlaku a kompenzují odchylky ve stoupání a nepřesnostech bočních úhlů.
6) Vytvářejí též vnitřní závity ve je prakticky eliminováno opotřebení kterých třením a vytvářet fakticky trvale pevné závity.
Parametry [mm]:
| Zavit ∅ | Stoupání | Délka vložek | Vložka | |
|---|---|---|---|---|
| [mm] | [mm] | po instalaci [mm] | Kód objektu | |
| 10,00 | 1,50 | 1,0D | 10,00 | 3520-10,00x1,0D |
| 10,00 | 1,50 | 1,5D | 15,00 | 3520-10,00x1,5D |
| 10,00 | 1,50 | 2,0D | 20,00 | 3520-10,00x2,0D |
| 10,00 | 1,50 | 2,5D | 25,00 | 3520-10,00x2,5D |
| 10,00 | 1,50 | 3,0D | 30,00 | 3520-10,00x3,0D |
